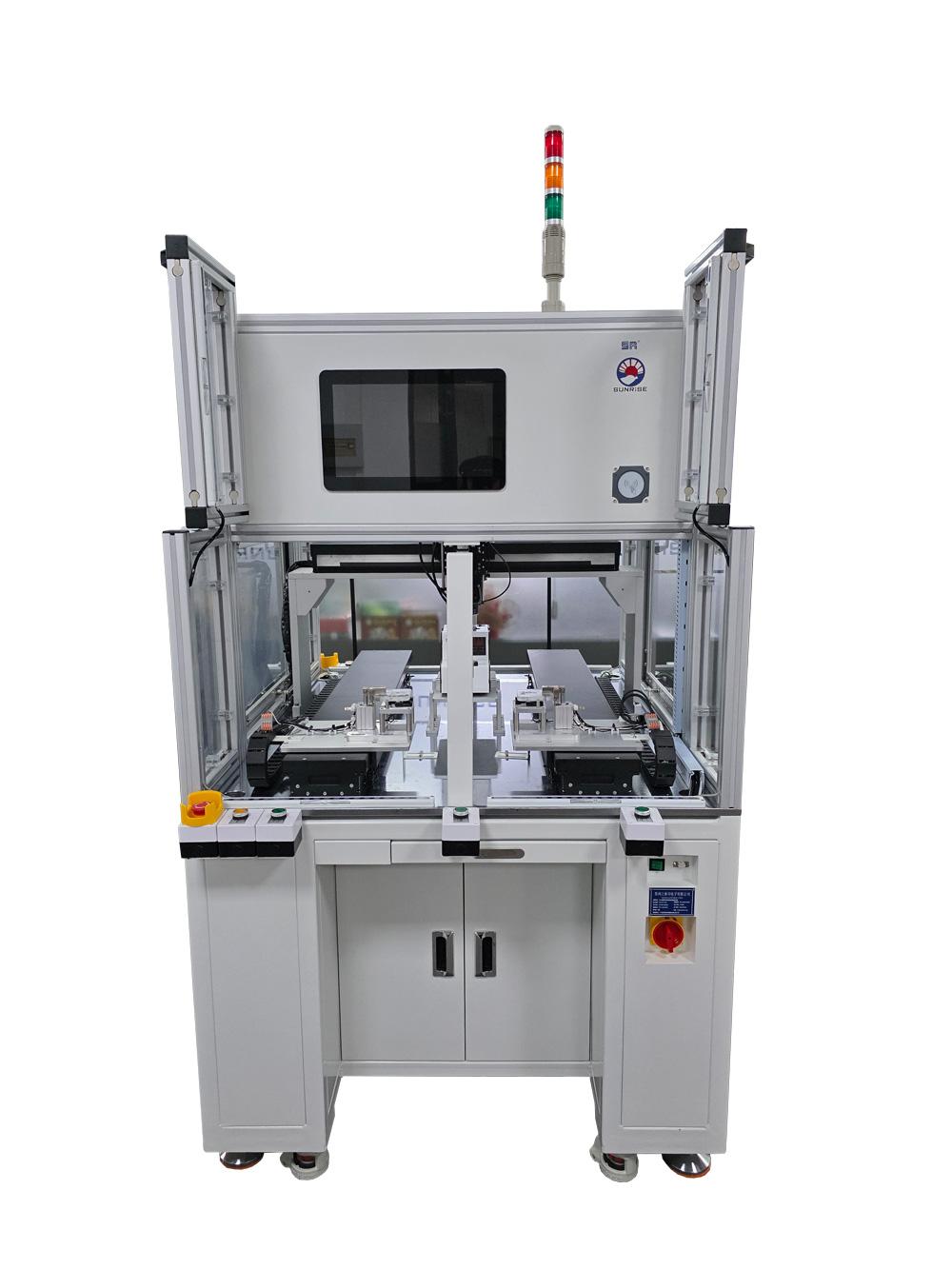

Atlas智能雙滑臺視覺檢測螺絲機
詳情介紹
Atlas智能雙滑臺視覺檢測螺絲機
設備基本功能
設備簡介
設備基本功能
1、顯示器可即時查看工作情況，記錄工作情況；
2、伺服絲桿傳動，運行速度可達800-1000mm/s；重複精度0.02
3、設備框架採用鈑金，及型材機架作為運動支撐平臺，結構穩、強度高；
4、高精度扭矩控制，扭矩重複精度可達±3%—±5%；鎖付過程可多段編程，扭力，轉速，圈數可設置；滿足鎖付工藝要求的，入牙階段；快速擰入階段；擰緊階段；
支持多種任務管理編程，可滿足各種螺絲，扭矩要求快速自由切換，及自動切換；
5、有浮高滑牙報警檢測和防漏防錯防呆功能
6、擰緊結果有數據、波形記錄，鎖付結果可追溯、可導出、可上傳 MES 系統；
7、可搭配客端扭力測試儀，需要點檢時調出相對應程式即可線上檢測電批扭力。
8、電批本體採用日本進口馬達，進口軸承，定制款全銅和鍍金的航插。
9、CCD視覺定位及檢測功能。電批程式可正轉後自動反轉，異形裝配回原點，IO切換扭力，螺牙螺柱和通止規檢測。
設備簡介
（1）滿足鎖付工藝要求的，入牙階段；快速擰入階段；擰緊階段；
（2）支持多種任務管理編程，可滿足各種螺絲，扭矩要求快速自由切換，及自動切換；
（3）提供各種IO信號輸出，可與外部做系統集成，可與生產環境各種設備人員互通互聯；
（4）支持各種扭矩單位，扭力單位可以切換為：mN.m、0.01kgf.cm、lbf.in、N.m、kgf.cm；
（5）擰緊結果有數據、波形記錄，鎖付結果可追溯、可導出、可上傳MES系統；
（6）支持各種扭矩要求，標準產品扭力範圍0.1—360.0kgf.cm，可定制更大扭力；
（7）採用高端進口馬達，防靜電設計，批頭始終保持與外界導通，產品壽命長，免維護；
（8）精確的浮高/滑牙檢測，有OK、NG狀態指示燈和蜂鳴器提示，三色燈等快速辨別異常；
（9）支持RS232/485 Modbus RTU通信協議，擴展性強，支持多路IO輸入/輸出，可非標定制TCP/IP網口，可快速構建智能鎖付系統；
（10）設備管控，條碼綁定，數據上拋，Log記錄（生產Log，操作記錄Log，通訊溝通log，CTlog，操作log以及Log檔案有明確時間標識。異常報警至異常解除時間的記錄log終端遠程監控
（11）可定制線上式PC base功能機做串接自動線（前進前出，前進後出，後進前出等出料方便手臂上下料方式）
品質管控：
一、漏鎖：
電批帶有負壓表，當未吸取到螺絲時，負壓表會顯示異常，將不會進行下一步動作
二、浮鎖&滑牙
智能電批可設置鎖付圈數角度及鎖付扭矩來避免及管控
可增加位移感測器會檢測螺絲是否浮高。
工安防護:
1.運行中任何時間/方位·按下急停，確認設備立即停止，拔起按鈕，需複位初始化設備
基本參數：
| 行程XYZ | 雙X=600mm雙Y=600mm雙Z=100mm(可選) |
| 動作速度 | XYZ軸：0-1000mm/sec |
| 記憶容量 | 149組、9999點/組（無限擴展） |
| 重複精度 | ±0.02mm |
| 重量 | 約400kg |
| 耗電量 | 啟動1600W、正常運轉800W |
| 空氣壓力 | 5kg/cm2 |
| 控制系統 | PC |
| 驅動方式 | 閉環電機+絲桿 |
